與6A屏蔽連接器相同，6A非屏蔽連接器的傳輸性能測試中，連接器的近端串?dāng)_（NEXT）測試必須按照IEC 60512-27-100的規定執行測試插頭的矢量響應分析。67381頂級游戲娛樂6A類非屏蔽連接器的近端串?dāng)_的正反向所有28個矢量響應值都滿足ISO/IEC 11801-1 Category 6A和TIA-568.2-D Category 6A的標準要求。

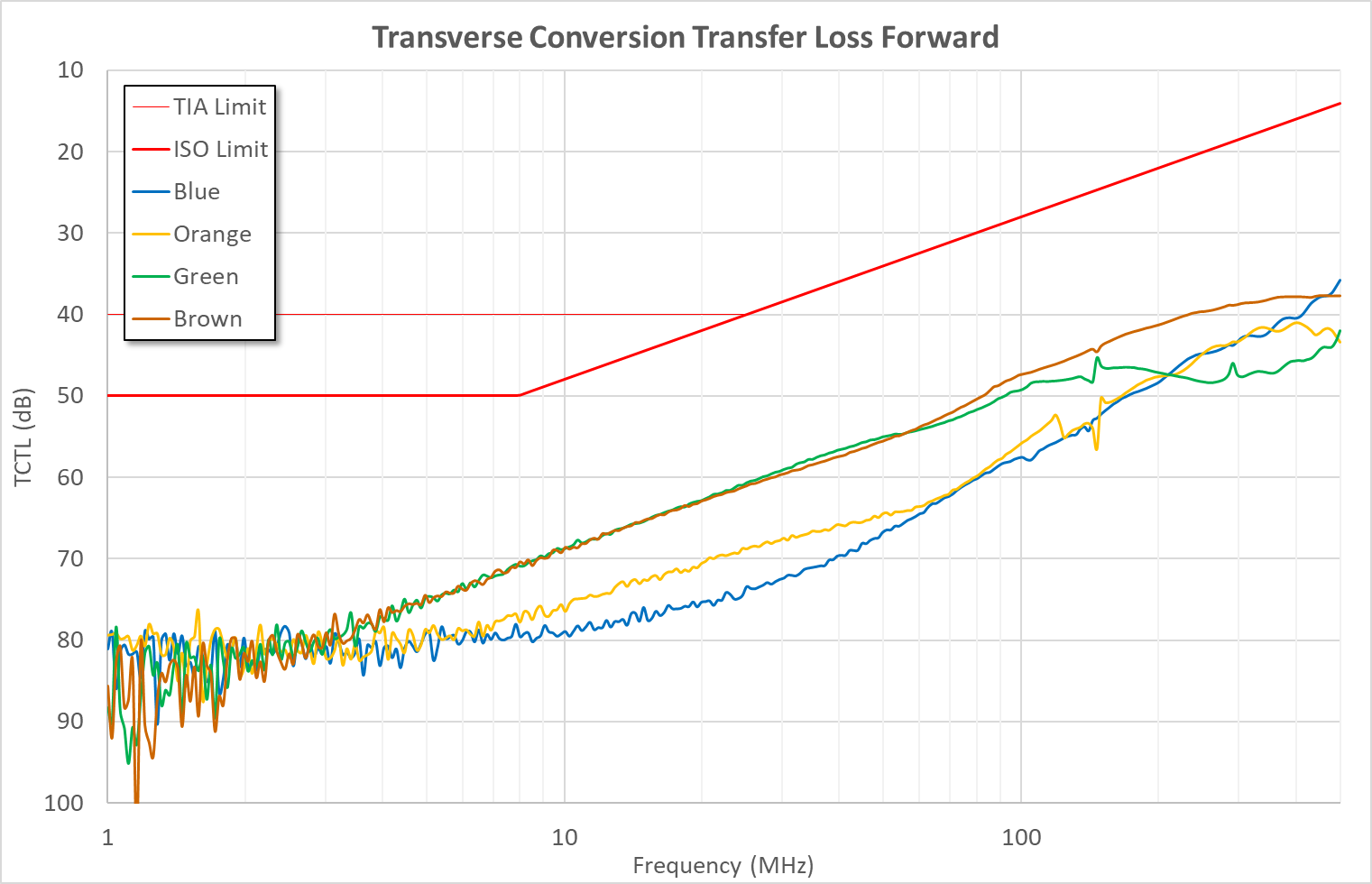

一個能正常運作的綜合布線系統需要具備足夠的抗電磁干擾能力，即通常所說的電磁兼容（EMC）特性。對于屏蔽布線系統及其組件，金屬屏蔽起到了抑制和阻隔電磁輻射的作用，屏蔽系統和組件通過轉移阻抗（≤100 MHz）和耦合衰減（≥30 MHz）這兩個參數衡量其屏蔽效能的優劣。而對于非屏蔽布線系統及其組件，由于沒有金屬屏蔽，系統和組件需要通過其平衡性去抑制耦合至線對的共模噪聲。對于非屏蔽連接器，其一對平衡傳輸線通過橫向轉換損耗（TCL）和橫向轉換轉移損耗（TCTL）這兩個參數衡量其平衡性的優劣。67381頂級游戲娛樂全系列連接器產品在概念設計階段就引入了全波電磁仿真技術，通過精確的仿真確定產品模型的平衡性能。同時，67381頂級游戲娛樂實驗室配置的符合IEC 60512-27-100的平衡測試治具使得67381頂級游戲娛樂連接器產品能夠嚴格按照國際標準規范測試平衡屬性，確保最終產品的平衡性能遠超國際標準的規范要求。
當一個平衡布纜系統內的數據傳輸速率超過1 Gb/s時，相鄰兩個通道之間的電磁干擾就會對信號傳輸帶來不可忽視的影響。尤其對于6A類布線系統，當其支持10GBASE-T，最高工作頻率達到500 MHz時，相鄰?fù)ǖ乐g的外部串?dāng)_（alien crosstalk）會成為影響通信系統誤碼率的重要噪聲源。因此，EA級（6A類）永久鏈路和信道的外部串?dāng)_特性是ISO/IEC 11801-1以及TIA-568.2-D的規范性要求。同樣的，6A類對絞電纜和6A類連接器的外部串?dāng)_特性也是IEC 61156-5和IEC 60603-7-41/51的規范性要求。67381頂級游戲娛樂6A類連接器在產品設計階段通過電磁仿真技術提出了新型絕緣位移連接（IDC）結構設計，使得67381頂級游戲娛樂6A類非屏蔽連接器在標準配線架上，按照IEC 60512-25-9的測試方法驗證其外部近端串?dāng)_功率和（PS ANEXT）和外部遠端串?dāng)_功率和（PS AFEXT）滿足ISO/IEC 11801-1、TIA-568.2-D和IEC 60603-7-41的標準要求。

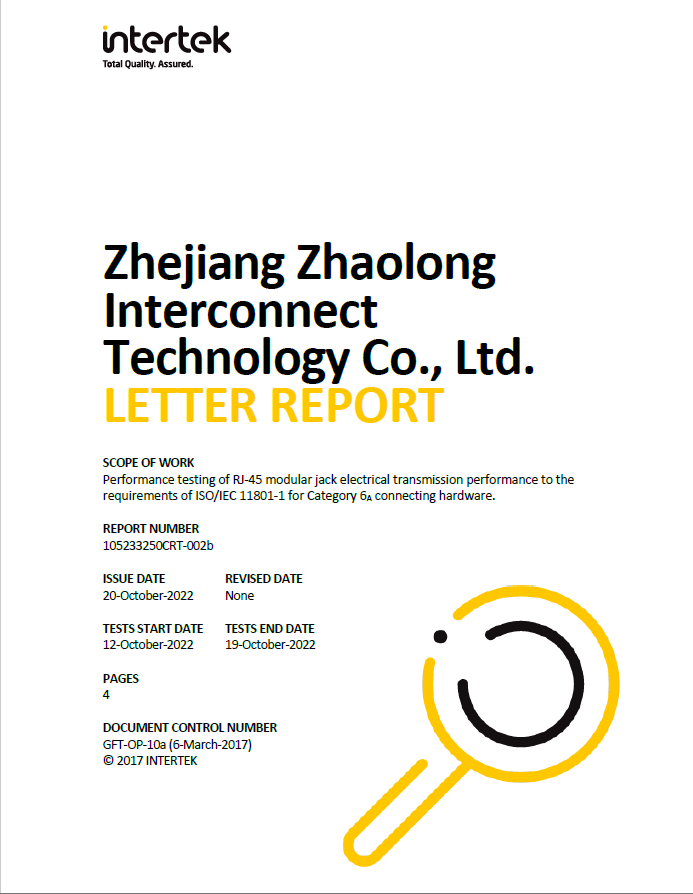

67381頂級游戲娛樂互連秉承“技術領先、服務領先、品質領先”的理念，在連接器產品開發中引入全波電磁仿真技術輔助產品設計，并且配置了全套實驗室測試設備用于性能驗證。在產品開發全生命周期中，67381頂級游戲娛樂研發團隊從概念設計至量產品管都嚴格按照相關國際標準的最嚴格要求進行設計和驗證，確保67381頂級游戲娛樂互連產品擁有優異的傳輸性能的同時也具備更高的運行可靠性。本次67381頂級游戲娛樂6A類連接器產品通過國際第三方實驗室的測試和認證，再次證明67381頂級游戲娛樂互連的研發能力和技術實力已經達到國內國際領先水平。
