1：用河川流動描述化學(xué)轉(zhuǎn)化膜的形成機理

化學(xué)轉(zhuǎn)化處理是一種在鋁型材表面發(fā)生化學(xué)反應(yīng)而形成轉(zhuǎn)化膜的過程，因此必須綜合掌握并理解鋁型材及其表面、轉(zhuǎn)化處理溶液的狀態(tài)、處理方法等信息；下面以河川流動動態(tài)（圖1）詳細解釋化學(xué)轉(zhuǎn)化膜的形成機理（圖2）；

2：河川（化學(xué)轉(zhuǎn)化處理溶液）流動

①河岸（金屬及其表面）是由各種物質(zhì)和材料構(gòu)成的，這里是以鋁型材的化學(xué)轉(zhuǎn)化處理為模型，河川就相當(dāng)于化學(xué)轉(zhuǎn)化處理溶液；

②河川中部的流動（擴散層）比河邊水流速度快，如圖2所示；

③靠近河岸的水流（析出層）并非停滯，而是在緩緩流動，如圖2所示，水邊（析出層）的厚度會隨著溶液的攪拌與流速、浸漬、噴霧、流動狀態(tài)、溫度、濃度和黏度等變化，適當(dāng)?shù)姆秶鷥?nèi)才會有析出層，其驗證是必不可少的；

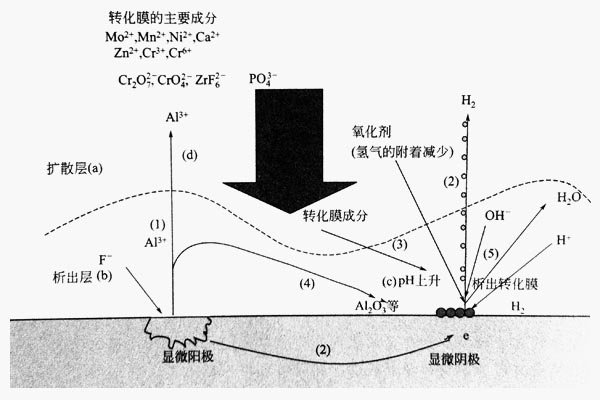

（鋁型材化學(xué)轉(zhuǎn)化膜析出模型）

④在河川中流動的水溶解了在河岸（鋁型材表面）形成保護性化學(xué)轉(zhuǎn)化膜所必需的物質(zhì)（化學(xué)轉(zhuǎn)化處理溶液）；大部分顯示為酸性，少部分偏堿性，轉(zhuǎn)化膜成分不會溶解，析出不穩(wěn)定的溶液；析出物質(zhì)在河岸堆積（形成轉(zhuǎn)化膜），如圖2（c）所示，一部分向河川的中部流動,如圖 2（d）所示;

3：河川的遠景

①河岸（鋁型材表面）一接觸酸性的河水，就會出現(xiàn)容易腐蝕的部分（陽極）和穩(wěn)定部分（陰極）出現(xiàn)顯微電極；

②陽極部位溶解，金屬Al變成Al^3+，金屬離子并不停留在水邊（鋁型材界面）附近，而是向河川（轉(zhuǎn)化處理溶液）的中部移動，如圖2（1）、（d）所示；

③產(chǎn)生的電子e通過鋁型材內(nèi)部，向旁邊的陰極移動，如圖2（2）所示；在陰極，酸性的氫離子（H^+）被還原成氫而消耗，如圖2（2）所示，周圍的H^+濃度降低，pH上升，如圖2（c）所示；

④在酸性pH區(qū)域，發(fā)生溶解的物質(zhì)在圖2（c）外凝膠化（不溶解）析出，如圖2（3）所示；除了轉(zhuǎn)化處理溶液的成分外，也包含溶解的金屬離子，如圖2（4）所示；

4：岸邊的建立

①在陰極部位產(chǎn)生的氫氣，容易吸附在鋁型材表面，形成氫的氣泡層阻礙其后續(xù)的反應(yīng)；因此為了避免這種情況發(fā)生，用噴淋處理沖擊鋁型材表面，去除氫氣泡；在浸漬處理中，僅僅通過溶液攪拌很難去除氫氣泡時，希望通過氧化劑把活性氫轉(zhuǎn)變成水，如圖2（5）所示，進而去除氫氣；

②從鋁型材溶解的金屬，析出層很厚（浸漬處理等）時，其中的一部分再次在陰極附近析出；通過噴淋處理，溶解的金屬離子不能停留在鋁型材界面，因此在轉(zhuǎn)化膜中幾乎不含金屬成分；

③陰極和陽極不斷溶解金屬離子并形成析出層，隨后氫的生成減少，鋁型材被表面膜完全覆蓋；

④從陽極溶解向河流中部運動的金屬，如圖2（d）所示，大部分形成不溶性物質(zhì)，在河底沉淀，即化學(xué)轉(zhuǎn)化處理的污泥；污泥的產(chǎn)生量受多種條件制約；

⑤化學(xué)轉(zhuǎn)化處理溶液根據(jù)加工狀況、轉(zhuǎn)化膜成分發(fā)生很大變化，而且由于鋁型材溶出物質(zhì)的蓄積，形成的開始成分也發(fā)生較大變化；轉(zhuǎn)化處理溶液組成的變化大大影響析出轉(zhuǎn)化膜的性質(zhì)；一般，因轉(zhuǎn)化處理而變質(zhì)的轉(zhuǎn)化處理溶液制備的轉(zhuǎn)化膜致密度變差，并出現(xiàn)性能下降的趨勢；要想維持轉(zhuǎn)化處理溶液的活性，準確管理是不可缺少的；

化學(xué)轉(zhuǎn)化處理工藝，就是對于鋁型材表面水質(zhì)的控制；就像自然流動河川的時時刻刻變化一樣，各種工藝的處理液也發(fā)生變化；轉(zhuǎn)化處理的事故是由異常的環(huán)境變化引起的，有時也會發(fā)生在意料之外；和自然界的河川相同，轉(zhuǎn)化處理也不能夠完全控制；靠近現(xiàn)場，暫時佇立在“河川的岸邊”，從綜合的觀點出發(fā)，圍繞鋁型材轉(zhuǎn)化處理現(xiàn)場的諸多問題進行思考，從而獲得解決問題的方法，這關(guān)系到諸多問題的減少和解決；
